Нюансы лазерной гравировки

Многие интересуются, как научиться самостоятельно делать лазерную гравировку, насколько трудоемкий сам процесс и что для этого нужно? Мы покажем, что гравировку лазером может освоить каждый.

0 комментариев

0 фото

Выбор материала

Для того, чтобы сделать лазерную гравировку, сначала нужно выбрать заготовку. Заготовкой может быть практически любой материал. Иногда прямым воздействием сделать гравировку не получается, но вполне реально освоить технологию, с помощью которой все же можно добиться нанесения надписи или изображения.

Кожа

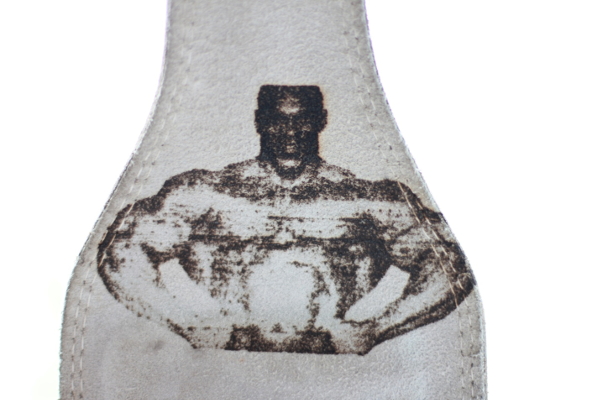

Начнем с изделий из кожи. В качестве заготовки мы будем использовать простой спортивный ремень для паурлифтинга.

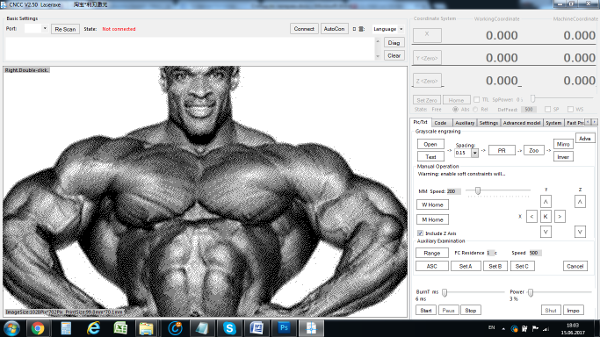

Выберем изображение. В данном случае – это фото Ронни Коулмэна. Мы копируем изображение в программу CNCC Laseraxe, где и будем делать гравировку.

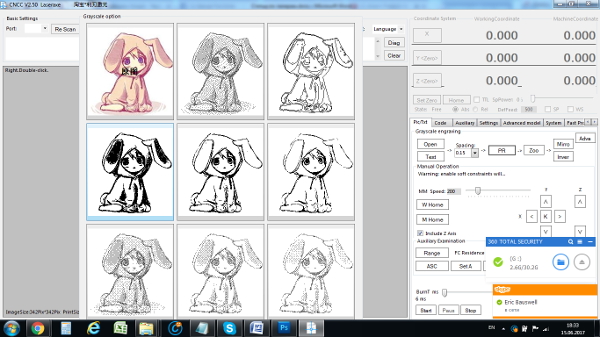

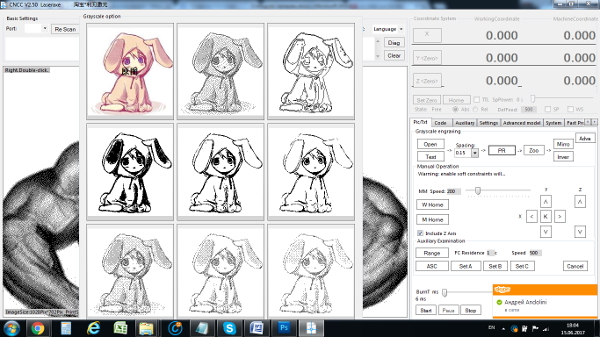

Для того, чтобы преобразовать изображение в тот формат, который нам нужен воспользуемся вкладкой «PR» и выберем второй сверху пример преобразования.

В этом случае изображение становится состоящим из точек белого и черного цвета. Для лазерной гравировки черный цвет означает включение лазера, белый – отключение.

Далее во вкладке Adva мы преобразуем изображение в gcode. Чем больше по размеру изображение –тем дольше будет происходить процесс преобразования. Обычно размер 100х100 мм подобным методом может сгенерировать до 1 млн. строк gcode, по этому запаситесь терпением, если у вас не очень быстрый компьютер.

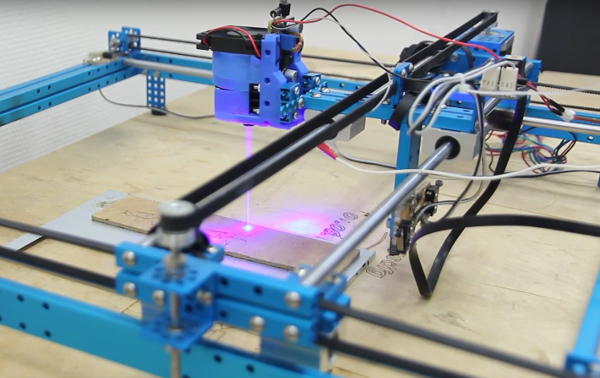

После чего можно переходить к процессу гравировки.

Обращаем особое внимание, что при гравировке на коже необходимо выбрать слабое свечение лазера.

Все дело в том, что мы используем лазер мощностью 3.5Вт и при работе на 100% - он просто прожигает кожу насквозь. Более того, поскольку гравировка идет по точкам, необходимо установить мощность ровно на то время, сколько необходимо для того, чтобы на коже появилась черная точка.

Настройки для 3.5Вт Endurance DIY:

Скорость 500.

Мощность лазера 35%.

Метод гравировки – по точкам.

Хлеб

Мы решили удивить всех, представив первую гравировку на хлебе.

Многие кондитерские и хлебопекарни хотят индивидуализировать свою продукцию и быть ни на кого не похожими. Можно изготовить штамп и наносить тиснение логотипа или надписи. Но есть и другой способ – сразу выжигать надпись и рисунок на изделие.

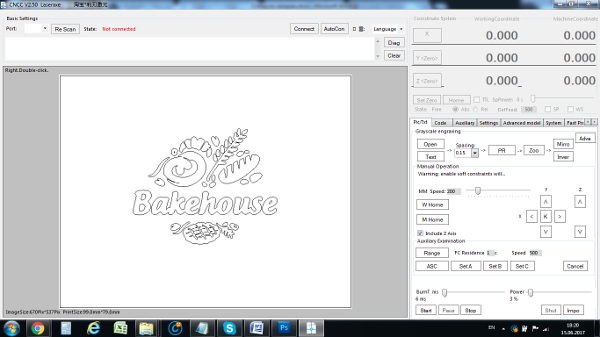

Возьмем готовое растровое изображение. Оно очень легко преобразуется в нужный нам формат gcode. Нужно выбрать метод обводки.

В этом случае гравировка будет происходить по линиям и займем менее 1 минуты.

Настройки для 3.5Вт Endurance DIY:

Скорость 500.

Мощность лазера 50%.

Метод гравировки – по линиям.

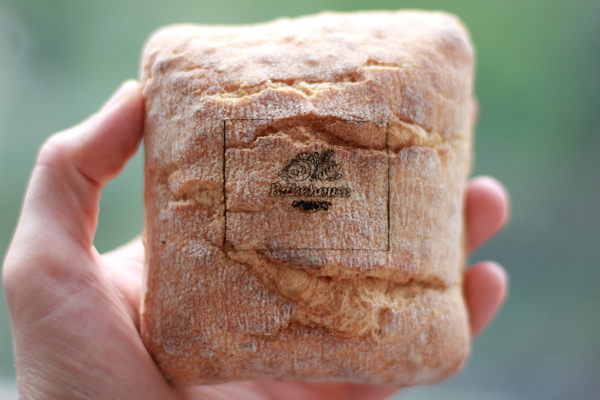

Полученный хлеб имеет приятный запах хлебной корочки.

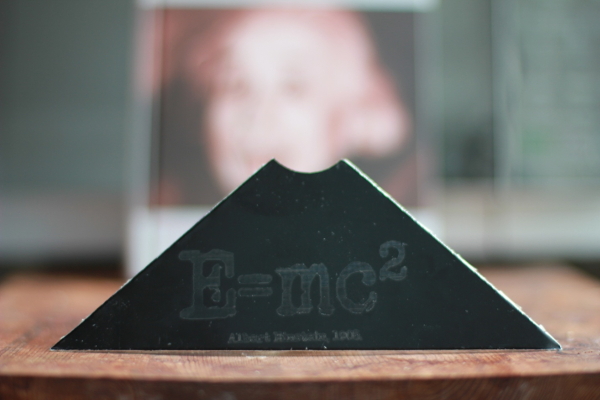

Окрашенный алюминий

Практически каждый день мы получаем вопрос, а можно ли гравировать нашими лазерами на алюминии. Ответ – да, можно на окрашенном и анодированном алюминии. Рассмотрим гравировку на окрашенном алюминии.

Мы использовали обычную композитную заготовку из алюминия. Такие заготовки можно найти практически везде, где продаются алюминиевые профили, а также композитные алюминиевые листы.

Мы очень любим Альберта Эйнштейна и его Общую и Специальную теорию относительности. В этот раз мы хотели бы сделать гравировку формулы, связывающей энергию и материю (массу).

В данном случае нам важна и скорость и заливка (чтобы была гравировка не только по контуру). В этом случае мы выбираем следующий формат преобразования.

Это обеспечит полную заливку линиями внутри.

Настройки для 3.5Вт Endurance DIY:

Скорость 300.

Мощность лазера 100%.

Метод гравировки – по линиям с заливкой внутри.

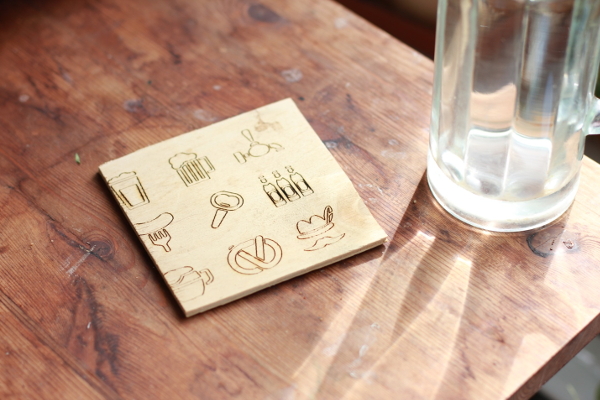

Фанера

Пожалуй, самый распространенный материал для гравировки – это фанера и дерево. Фанера и дерево очень неприхотливы для гравировки в домашних условиях и главное не выделяют никаких вредных газов при гравировке, поэтому гравировать на дереве и фанере можно у себя дома.

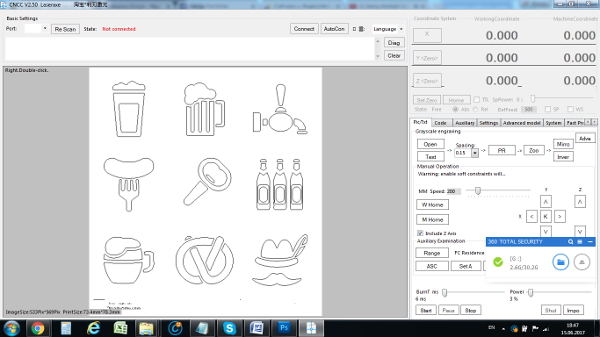

В качестве заготовки мы используем обычную 3 мм фанеру, которая продаётся практически в любых магазинах для тех, кто собирается заняться столярным делом. Выбираем изображение и метод обводки линий.

Единственный важным нюансом будет скорость гравировки и мощность.

Дело в том, что на разных видах фанеры гравировка происходит по разному. Где-то очень светлая поверхность и практически без ворсинок, где-то наоборот более желтоватая и шершавая. Все это влияет на параметры. Чуть медленнее – сразу заметно обугливание. Чуть быстрее – недостаточно хорошо видно.

А бывает, что в местах где очень много линий, начинается горение.

Поэтому нужно подбирать параметры индивидуально.

Настройки для 3.5Вт Endurance DIY:

Скорость 400-500.

Мощность лазера 40-60%

Метод гравировки – по линиям.

Аналогично можно сделать гравировку на деревянной заготовке.

Кожезаменитель

Мы знаем, что очень многие хотят делать гравировки на чехлах для сотовых телефонов. В действительности эта идея нравится и нам. На выставках и конференциях люди готовы заплатить от 300 до 500 р. за гравировку на чехле. Многим нравится наносить имена или логотипы своих автомобилей.

Метод такой же как и для гравировки на окрашенном алюминии - векторные линии с заливкой. Но нюанс в настройках:

Настройки для 3.5Вт Endurance DIY:

Скорость 450.

Мощность лазера 30%

Метод гравировки – по линиям и заливкой.

Важно, что при гравировке на кожезаменители может выделяться не очень приятный запах. Поэтому рекомендуем делать гравировку либо в проветриваемом помещении либо пользоваться вытяжкой.

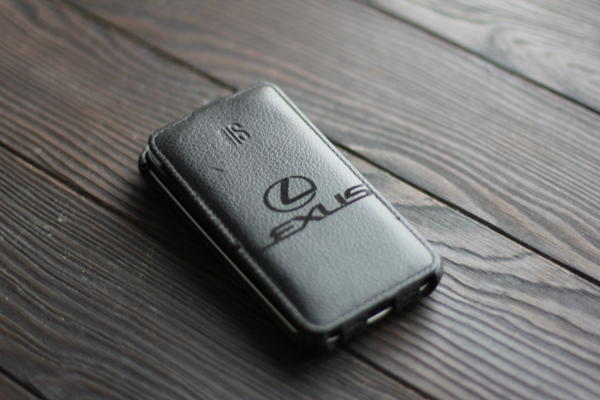

Полученный результат нам кажется идеальным!

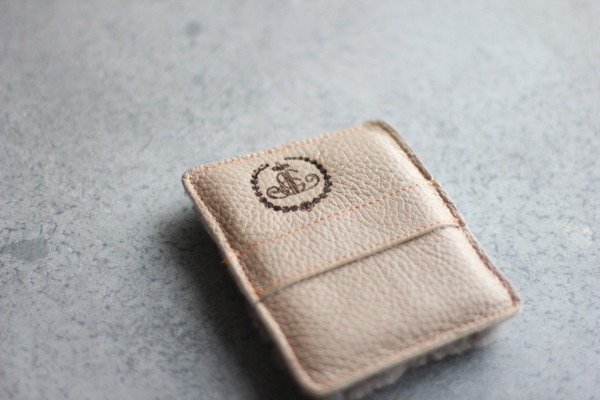

Аналогично можно сделать гравировку без заливки.

Настройки для 3.5Вт Endurance DIY:

Скорость 500.

Мощность лазера 30%

Метод гравировки – по линиям.

Из-за малого размера и большой скорости необходимо проверять натяжение ремней. Иногда ремни ослабевают и тогда на изделии появляются «волны» вместо аккуратных линий. Мы длительное время не понимали, в чем проблема появления «волн», и смогли устранить проблему, только проверив натяжение ремней.

Фотогравировка

Самое интересное мы решили оставить на десерт.

Почти все мечтают о «вечных» фотографиях. Мы представляем описание того, как можно сделать лазерную фото гравировку. Выбираете ваше любимое фото.

Аналогичным образом производите преобразование, как в случае с кожей: из растрового изображения в векторные точки.

Запуская процесс гравировки, мы устанавливаем следующие параметры.

Настройки для 3.5Вт Endurance DIY:

Скорость 500.

Мощность лазера 50%

Метод гравировки – по точкам.

Стоит обратить внимание, что процесс гравировки довольно длительный и занимает около 1.5 часов для таблички размером 10х10 см.

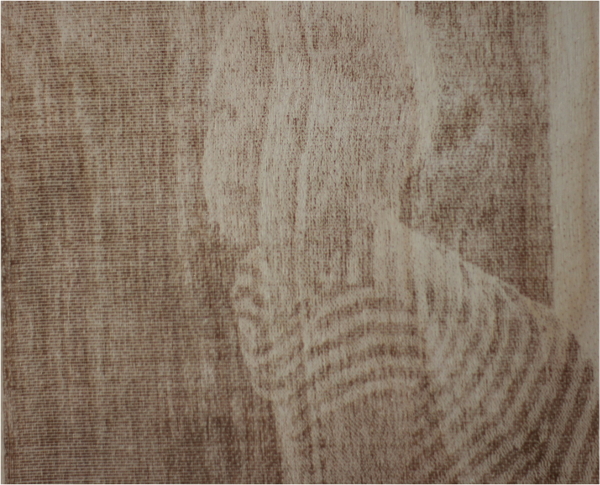

Получаем результат – «вечной» фотографии.

Данную фотографию вы можете поставить или повесить как магнит на холодильнике.

Заключение

Мы показали примеры того, как, используя различные параметры, можно сделать лазерную гравировку.

В действительности все нюансы передать сложно, но мы описали основные важные моменты. Чем больше времени вы будете пробовать и экспериментировать – тем лучше у вас будет получаться. Для того, чтобы полностью освоить процесс лазерной гравировки, нужно 5-10 дней. Однако к концу первого дня у вас уже будет весьма ощутимый багаж знаний и опыта.

Иногда суть эксперимента заключается не только в том, чтобы выбрать верные параметры: мощность и скорость, но и придумать, каким образом воздействовать на заготовку, например, через подложку.

Представители компании Endurance рады оказать поддержку всем клиентам по выбору и определению параметров гравировки и ответить на любые вопросы.
