Дополнительные аксессуары при работе с лазерами и граверами

Сегодня мы расскажем о дополнительных принадлежностях, с помощью которых вы точно станете мастером лазерной резки и гравировки.

0 комментариев

0 фото

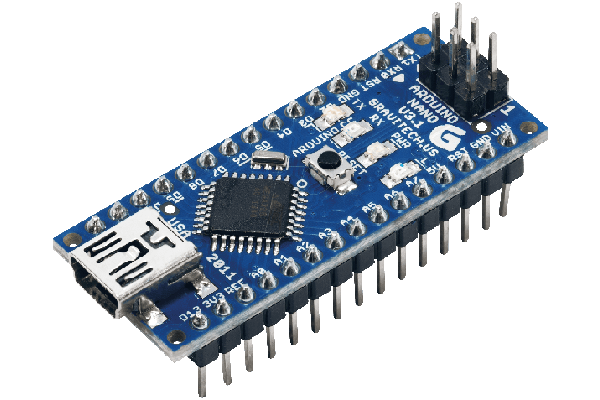

Плата Arduino с прошивкой CNCC Laseraxe

Endurance полагает, что из всех программ для лазерной резки и гравировки самая удачная – это CNCC LaserAxe. Чтобы пользоваться данной программой, необходимо иметь прошивку установленную на Arduino.

Endurance предлагает отдельно плату Arduino с прошивкой для CNCC LaserAxe.

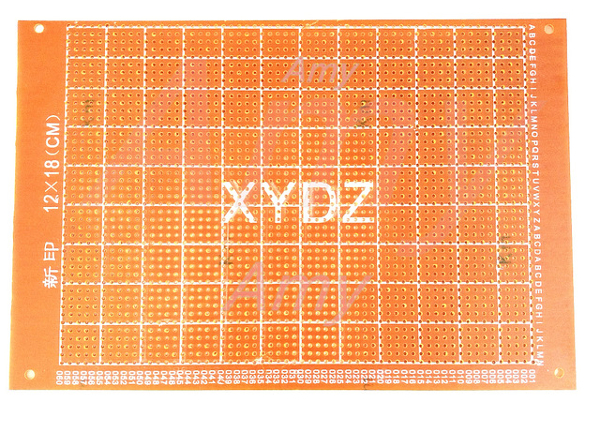

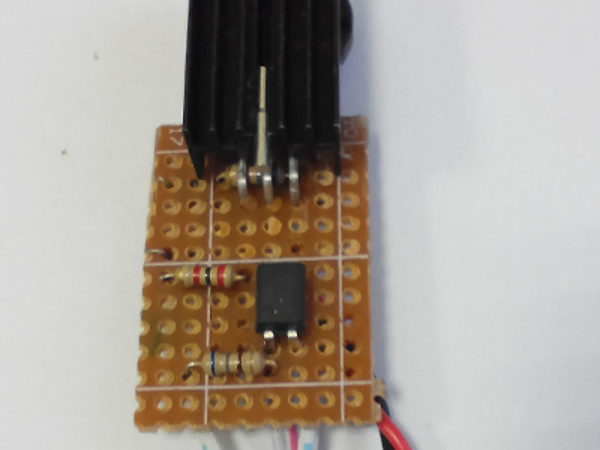

Дополнительная плата управления питанием лазером

В ряде случае для подключения лазера мощностью более 1 Вт к 3D-принтеру или координатному столу может потребоваться дополнительная плата управления питанием. Ее основная задача в том, чтобы питать лазер отдельно.

Данная плата нужна в том случае, если напряжение на самой плате 12 В, но сила тока меньше той, которую потребляет лазер:

  • 2.1 Вт лазер потребляет 1-2 А
  • 3.5 Вт лазер потребляет 2-3 А
  • 5.6 Вт лазер потребляет 3-4 А
  • 8 Вт лазер потребляет 4-6 А

В этом случае питание будет внешним.

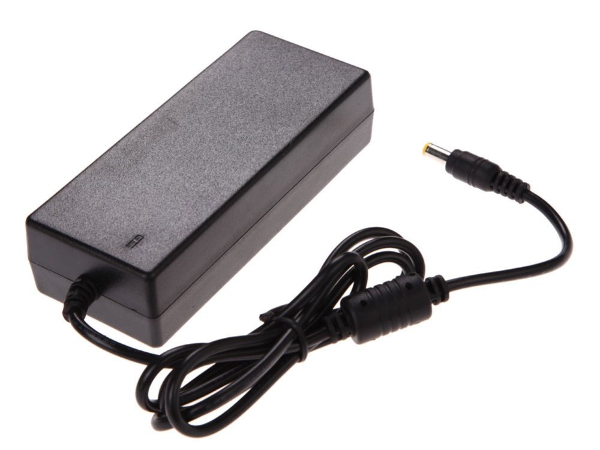

Блок питания 12 В 5 А

Многие модели граверов и координатных столов поставляются с блоками питания 12 В 2-3 А. Чтобы подключить лазер мощностью более 5 Вт, необходимо установить дополнительную плату управления питанием лазера и подключить ее к внешнему блоку питания.

В этом случае мы рекомендуем использовать блок питания 12 В 5 А.

Столик

При работе с лазерным гравером или координатным столом, у которых всего только 2 оси XY, необходимо регулировать положение заготовки, чтобы она находилась фокусе лазера.

Можно регулировать фокус вручную или установить актуатор. Также допустимо к координатному столу или граверу поставить ножки с регулировкой высоты.

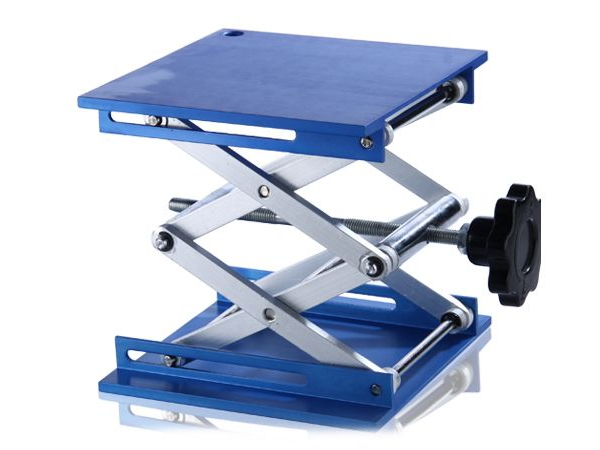

Но удобнее использовать небольшой столик , чтобы поднимать и опускать изделие. Таким образом, контролировать фокусировку лазера именно на заготовке.

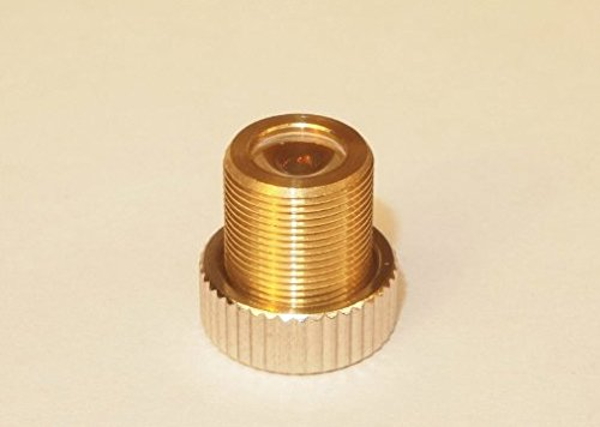

Линза G2

Для более эффективной резки мы рекомендуем использовать короткофокусную линзу G2.

Линза G2 имеет фокусное расстояние 5-10 мм — именно в этих пределах достигается оптимум для лазерной резки.

Подложка с линейкой

В ряде случае для лазерной резки или гравировки необходимо точное позиционирование заготовки.

Например, для Endurance DIY станков и для Endurance Makeblock возникает потребность определения границ резки и гравировки.

В этом случае мы рекомендуем использовать сетчатую подложку. Именно благодаря ей можно очень точно разместить заготовку на столе.

При работе с лазерами и граверами типа Endurance DIY/Endurance MakeBlock рекомендуем подложить под станок алюминиевый лист.

Во-первых, это защитит поверхность стола от попадания лазера и обеспечит дополнительную защиту от пожара. Окрашенный алюминиевый лист может использоваться для определения фокуса лазера. Только помните: фокусное расстояние необходимо скомпенсировать на ширину заготовки.

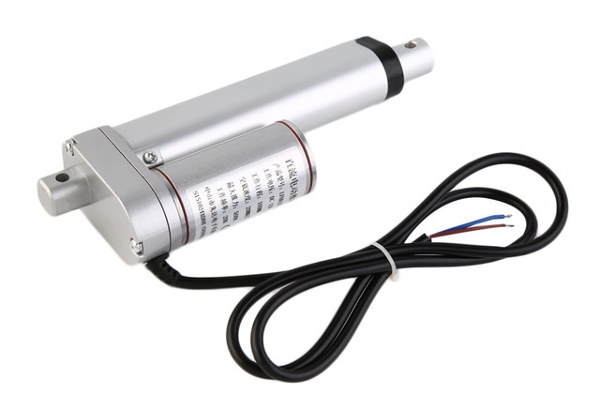

Актуатор

Если вы выставляете вручную фокус, можно воспользоваться черной металлической пластиной. Это необходимо делать в очках, и если у вас хорошее зрение, то вы без труда сможете увидеть, когда точка стала минимальной. Это и будет оптимальный фокус.

Однако есть и другой способ – установить на лазер актуатор. Почти все станки и координатные столы позволяют управлять третьей осью — Z. В программе можно поднимать/опускать лазер и определять фокус. Если часто приходится делать гравировки на заготовках различного размера, вы выставите фокус быстрее и эффективнее.

Кроме того, зная высоту заготовки, можно выставить фокус, даже не используя визуальный метод, только рассчитав необходимое количество шагов. Обычно один шаг равен 0,1 мм.

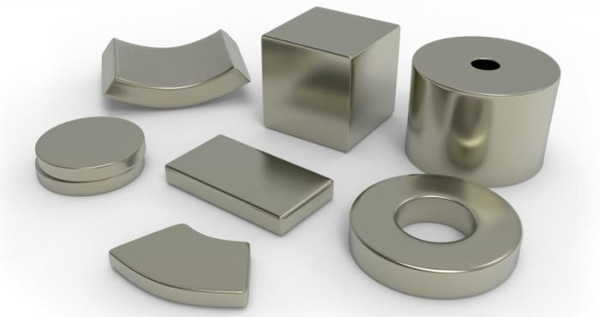

Магниты

Для фиксации заготовки мы рекомендуем использовать ниобиевые магниты. Они очень маленькие и мощные, при этом не магнитятся к координатному столу или граверу, поскольку большая часть сделана из алюминия.

В этом случае в качестве подложки используйте стальной лист, а сверху установите магнит. Безусловно, он не создаст абсолютной жесткости, однако удержит заготовку в нужном положении, даже если имеет место небольшая вибрация на столе.

Линейка

Линейка – это один из самых важных инструментов при работе с лазерным граверов или ЧПУ-устройством. Обычно, если вы делаете резку или гравировку, и у вас нет металлической разлинованной сетки, то единственный способ для точного определения места положения и начала гравировки — использовать линейку. Достаточно знать место старта гравировки и размер изображения, и вы всегда сможете рассчитать точное положение заготовки, чтобы гравировка или резка была спозиционирована верно.

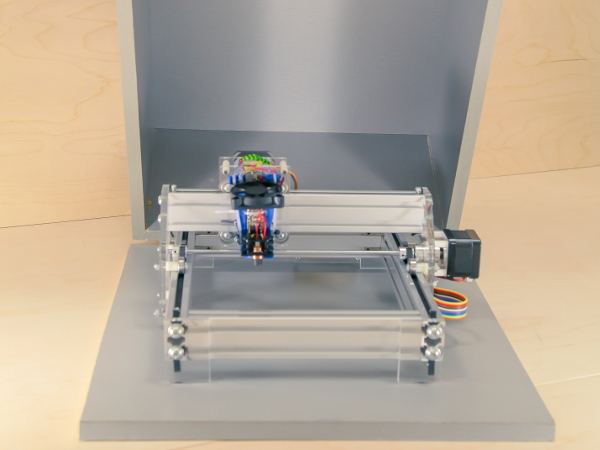

Короб для гравера

Для гравировки в домашних условиях или в небольшом помещении нужен короб для гравера, который будет закрывать сам гравер или координатный стол во время работы. Это необходимо, чтобы минимизировать риск попадания лазерного луча (отражения) в сторону. Кроме того, наличие короба позволит спокойно поставить гравер на рабочий стол, чтобы работа лазера не отвлекала.

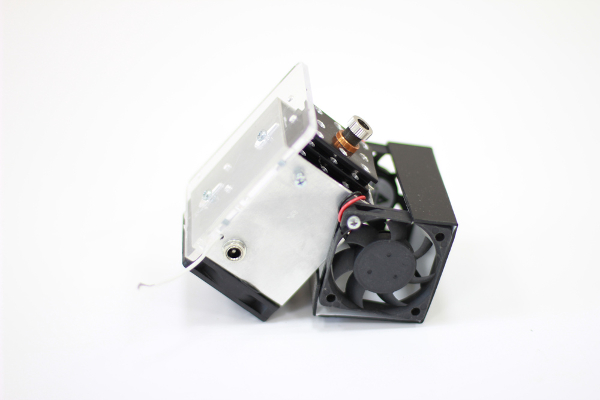

Крепление лазера

Помните, что грамотное крепление лазера гарантирует безопасность высокое качество резки и гравировки.

Если лазер плохо или нежестко закреплен, это создает вибрации, что в конечном счете приводит к плохому качеству резки или гравировки.

В том случае, если крепление сломается, и вы будете находиться рядом без очков, попадание луча лазера в незащищенный глаз чревато трагическими последствиями.

Именно поэтому Endurance уделяет особое внимание креплению лазера. В первую очередь, универсальное крепление лазера подходит практически к любому 3D-принтеру или ЧПУ станку.

Дополнительно продукты Endurance имеют крепеж для координатных столов и граверов типа Makeblock и DIY, чтобы жестко фиксировать положение лазера и избежать вероятность его повреждения.

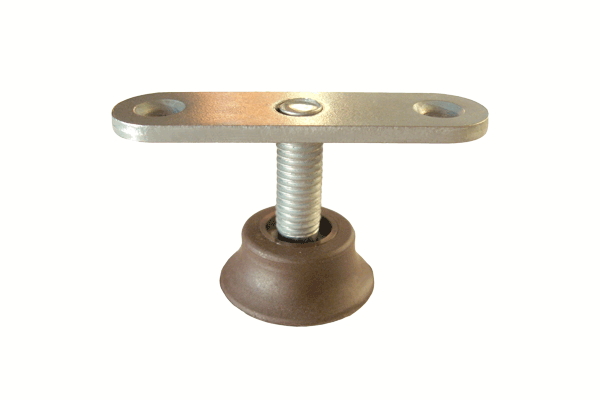

Регулируемые ножки

Для небольших координатных столов и станков типа DIY можно установить небольшие ножки для регулирования высоты самого станка. Их удобно использовать, когда постоянно меняется высота заготовки. Дополнительные ножки позволяют класть заготовки снизу, на свободное пространство.

При этом важно сделать так, чтобы ножки не уменьшали устойчивость конструкции, так как поднимается центр масс. Мы советуем проверять качество крепления, чтобы не было люфтов.

Дополнительная вытяжка

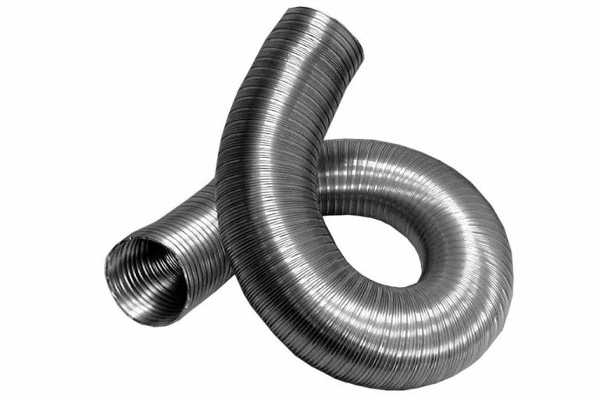

При работе с граверами мы советуем пользоваться вытяжкой. Даже при гравировке на дереве или фанере образуются продукты горения, которые нужно отводить. Обычно для этих целей подходит гофрированная труба и встроенный вентилятор.

Вытяжку просто необходимо использовать, если вы работаете с пластиком, акрилом, ПВХ и другими материалами. Особенно важно включать вытяжку, если происходит резка или гравировка на материалах, содержащих хлор. Хлор является ядовитым газом и опасен для человека, поэтому тщательно проверяйте химический состав заготовки и пользуйтесь вытяжкой.

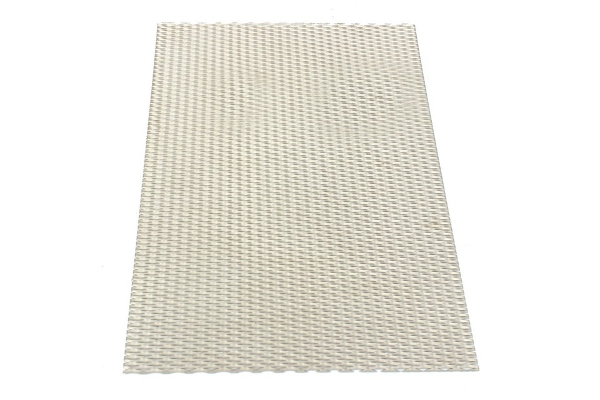

Подложка сетка

Еще одна важная часть гравера - металлическая сетка-подложка. Ее необходимо использовать, чтобы лазер не обжигал материал под заготовкой и тем самым не вызывал обугливания. Помимо этого, сетка поможет увидеть, полностью прорезана заготовка или нет.

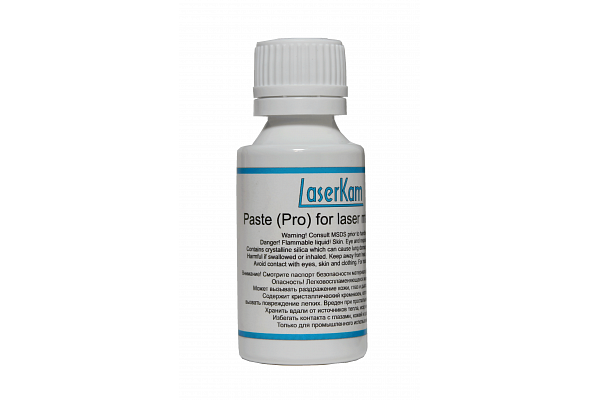

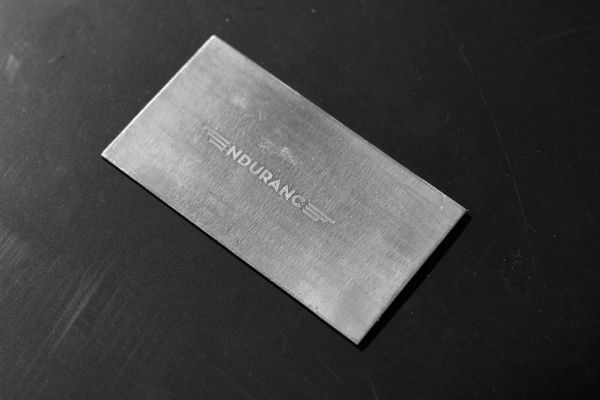

Паста для гравировки

Если вы собираетесь делать лазерную гравировку на металлических изделиях из алюминия, цинка, меди, латуни, золота, серебра, стали, вам необходимо использовать специальную пасту, например: Laserkam, Cermark LMM-6000 и т.д.

Данная паста наносится перед началом работы — начинать процесс гравировки на металлических поверхностях необходимо только при ее высыхании.

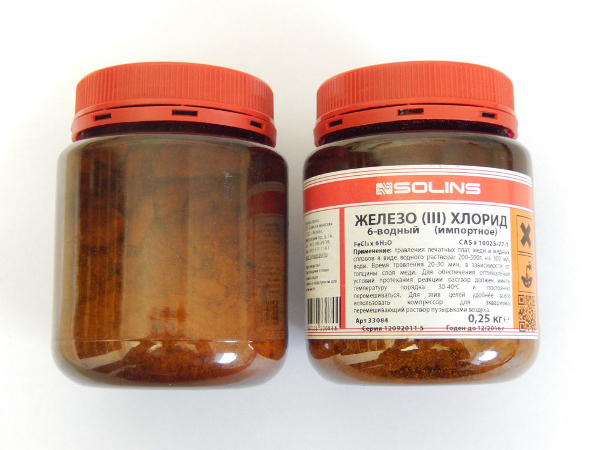

Травление хлоридом железа и электролиз

При глубокой гравировке на металлах: стали, алюминии и других материалах - можно использовать метод электролиза. Вначале заготовка окрашивается либо закрывается пленкой или скотчем, после чего с помощью лазера наносится изображение, оголяя часть металлической поверхности.

По окончании гравировки заготовка опускается в раствор лимонной кислоты, пищевой соли или хлорида железа FeCl2/FeCl3. Через раствор пропускается электрический ток 12 В 2-3 А. В этом случае происходит химическая реакция травления.

Все что нужно – это приобрести нужные компоненты для раствора.

Если у вас остались вопросы относительно оборудования или вы хотите заказать компоненты, вы можете это сделать через сайт компании Endurance.
