22 мая 2017

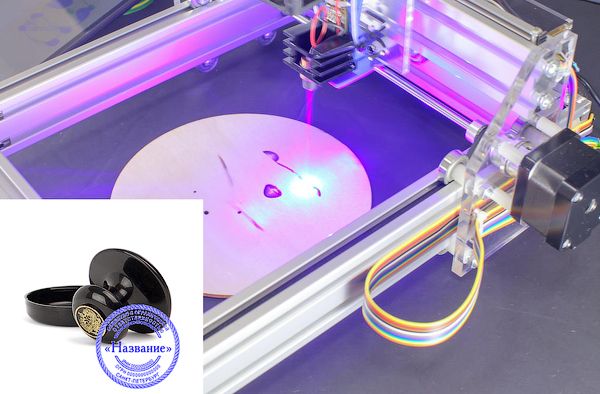

Лазерное изготовление печатей и штампов

Существуют различные технологии изготовления печатей и штампов. В данной статье мы рассмотрим метод лазерной гравировки с использованием лазеров копании Endurance.

0 комментариев

0 фото

Использование лазеров позволяет сделать процесс изготовления печатей быстрым, оставаясь почти таким же недорогим как традиционный метод изготовления из фотополимеров.

Какими преимуществами обладает технология лазерной гравировки печатей?
- Скорость изготовления. Даже сложная гербовая печать печатается не более часа.
- Высокий уровень детализации и точность передачи изображения, что позволяет передать не только текстовые надписи, но и сделать элементы сложной графики и защиты от подделки.

Технология изготовления печатей и штампов методом лазерной гравировки состоит из следующих этапов:

1. Создание макета штампа в графическом редакторе.
2. Открытие и корректировка изображения в программном обеспечении для лазерной гравировки.
3. Монтаж резиновой основы на рабочем поле лазерного гравера.
4. Отправка изображения на печать.
5. Прочистка отпечатанного на резине изображения от пепла и промывка в горячей воде с мылом.

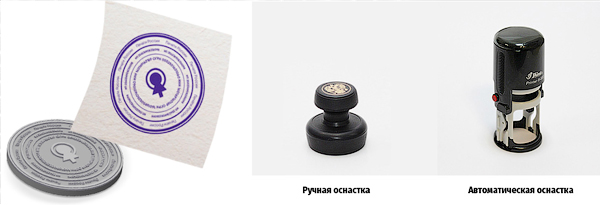

6. Вырезание печати и наклейка на специальную оснастку.
7. Тестирование оттиска с использованием чернил и бумаги.

Теперь давайте проделаем эти шаги вместе со специалистами лазерной лаборатории Endurance!

Создание макета печати в графическом редакторе

Мы используем в работе популярный редактор Adobe Photoshop. Но делать обработку изображений можно в любом другом удобном вам графическом редакторе.

Чтобы создать макет для лазерной гравировки печати, сделайте следующие шаги:

1. Откройте файл с оттиском печати в графическом редакторе.

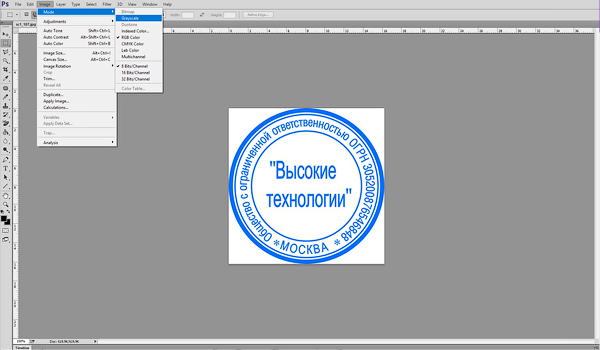

2. Переведите изображение в режим Grayscale - Image\Mode\ Grayscale. Изображение стало бело-серым.

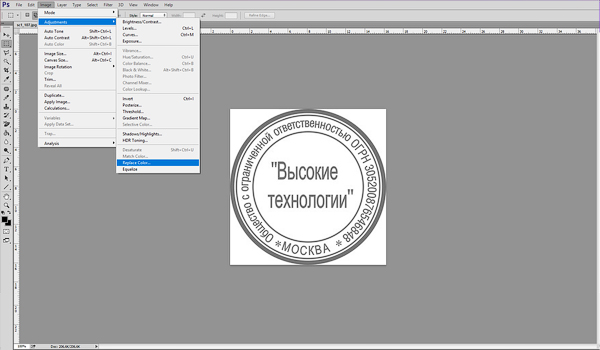

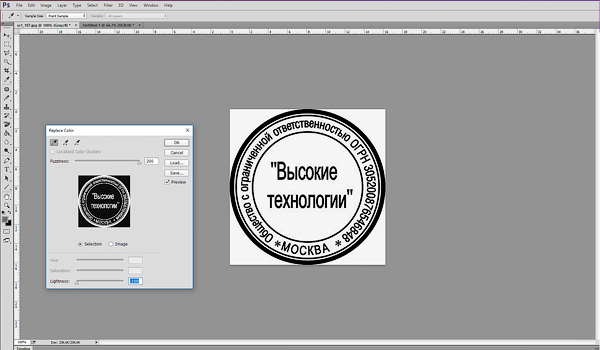

3. Измените серый цвет на черный – Image\Adjustments\Replace color. В открывшемся окне укажите значение нижнего ползунка Lightness -100 (минус сто). Нажмите ОК. Изображение станет черно-белым.

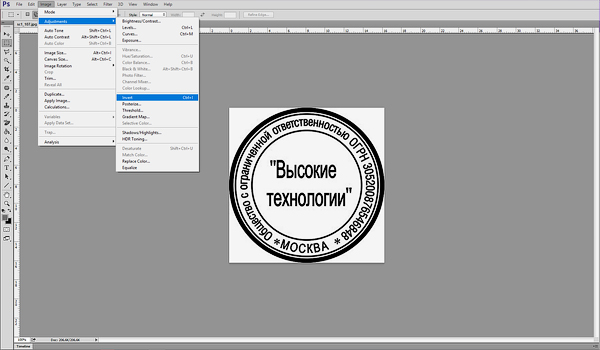

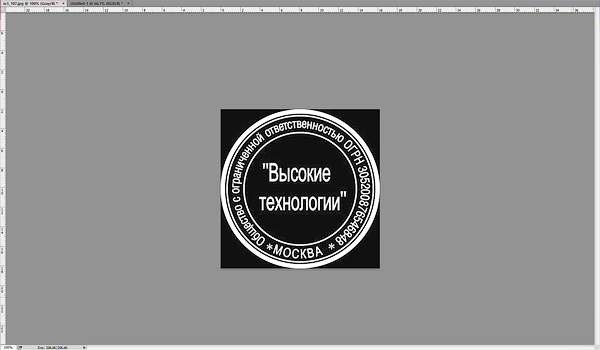

4. Инвертируйте изображение - Image/ Adjustments/Invert. Черное станет белым, а белое – черным.

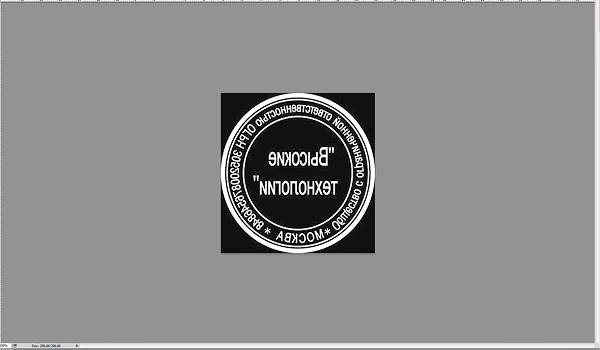

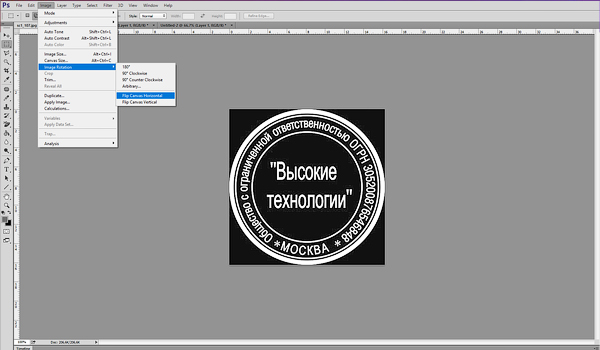

5. Сделайте зеркальное отображение рисунка - Image/Image Rotation/Flip Canvas Horizontal. Это самый важный момент в изготовлении макета! Не забывайте, что на печати изображение зеркально перевернутое. Если макет не будет переведен в зеркальное отображение, в зеркальном отображении получится оттиск печати.

6. Наш макет готов. Сохраняем файл в jpg или png.

Вывод макета на лазерную гравировку

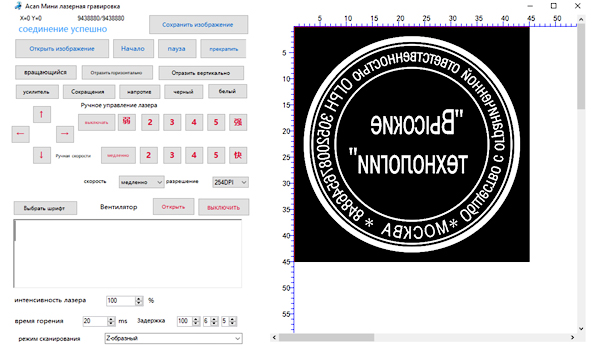

Для гравировки печатей и других изображений мы будем использовать программу Acan-mini. Это легкая и понятная программа, не требующая инсталляции. Просто скачайте Acan-mini с нашего сайта и используйте для своих задач. Данное программное обеспечение является бесплатным.

В данной программе есть возможность простой корректировки изображений. Вы можете загрузить в Acan-mini цветное изображение оттиска печати. Оно автоматически станет серым, после чего его можно сделать черным. Простая корректировка цвета в Acan-mini производится кнопками «черный» и «белый». Но во избежание проблем при изготовлении печатей с высокой детализацией специалисты лазерной лаборатории Endurance рекомендуют проводить обработку в полноценном графическом редакторе.

Перед выводом изображения на лазерную гравировку важно задать параметры интенсивности лазера и времени его горения. Эти параметры зависят от материала, на котором осуществляется лазерная гравировка. Обычно их вычисляют экспериментальным путем. В нашем случае значения составили 100% для интенсивности лазера и время горения 20 миллисекунд. Глубина прожигания обрабатываемой поверхности зависит именно от этих двух параметров. Чем выше интенсивность лазера и выше время горения – тем глубже лазерный луч проникает в обрабатываемый материал.

Перед выводом изображения на печать лаборатория Endurance настоятельно рекомендует провести тестовую попытку гравировки на материале, аналогичном тому, на котором будет осуществляться лазерная гравировка. В случае с изготовлением печатей и штампов это не критично. В случае неудачного прожига вы испортите только кусочек резины. Но если стоит задача нанесения гравировки на памятную вещь или драгоценность, риск порчи предмета нужно максимально снизить.

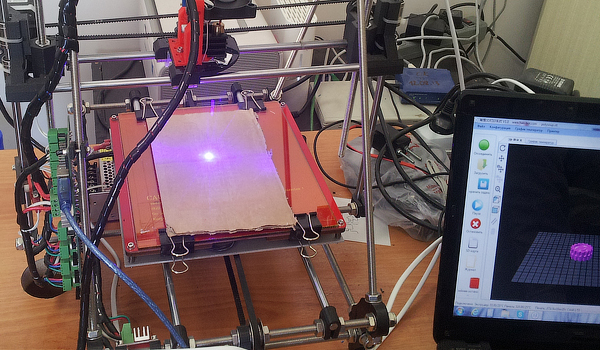

Подключите ваш лазерный гравер к компьютеру и расположите материал в рабочей области.

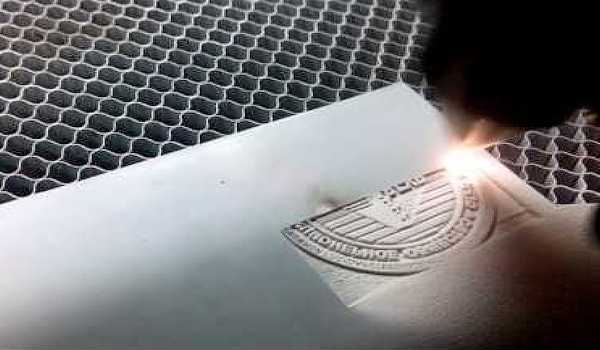

Убедившись в том, что площадь гравируемого изображения находится в пределах поверхности используемого материала (в нашем случае это резина для штампов), нажмите кнопку «Начало» в программе Acan-mini. Лазерный гравер начнет работу, и через некоторое время вы увидите очертания штампа на резиновой поверхности.

После завершения работы лазера нужно очистить поверхности печати от образовавшегося пепла и промыть заготовку штампа под струей теплой воды с мылом.

Чистую печать нужно вырезать по контуру и наклеить на оснастку. Протестируйте изготовленную печать, сделав оттиск на бумаге.

По вопросам приобретения и настройки лазерных граверов и программного обеспечения для работы с лазерами обращайтесь в компанию Endurance. Специалисты помогут выбрать оптимальную модель гравера и подберут необходимое программное обеспечение.
