07 сентября 2017

Плата – драйвер лазера для установки на ЧПУ станки, плоттеры, 3D-принтеры

Наш постоянный автор Георгий Фомичев поделился информацией о разработке специальной платы для лазера для его установки на станки с ЧПУ, 3D-принтеры и другие устройства.

1 комментарий

0 фото

Для того, чтобы установить мощный лазер на 3D-принтер, ЧПУ станок, плоттер или аналогичные устройства очень часто необходимо иметь большую силу тока, например, для лазеров мощность 5.6 Вт или 8 Вт нужно 4 и 5 ампер, соответственно, и 12 Вольт.

Далеко не все контроллеры (управляющие платы) имеют такие выходы. Обычно многие из них имеют 1-2 ампера и 12 Вольт. Поэтому встает проблема, что делать, если нужно подключить более мощный лазер, а разъемов выхода для этого нет.

Просто взять дополнительный источник питания не получится, т.к. у вас должен оставаться инструмент включения/выключения лазера, а также при необходимости и наличие управляющего механизма, изменение мощности.

Для этого мы разработали плату Endurance MO 1.

Принцип следующий:
Так как у многих ЧПУ станков мала сила управляющего тока, она не сможет запустить лазер в рабочий режим. При малом входном токе мы можем поднять выходной ток до 5 ампер. И этого будет достаточно, чтобы запитать лазер мощностью до 8 ампер.

Компоненты платы:
Эта плата состоит из мощного полевого транзистора, оптопары и резисторов

  • Q1-IRFZ44N,
  • IC1-PC817,
  • R1-1ком,
  • R2- 100 ом,
  • R3-10 ком,
  • R4-680 ом.

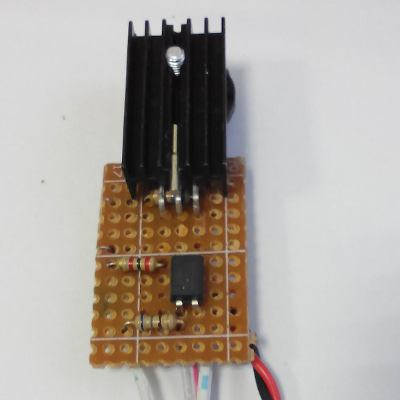

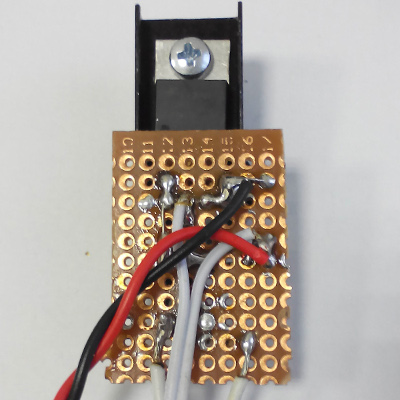

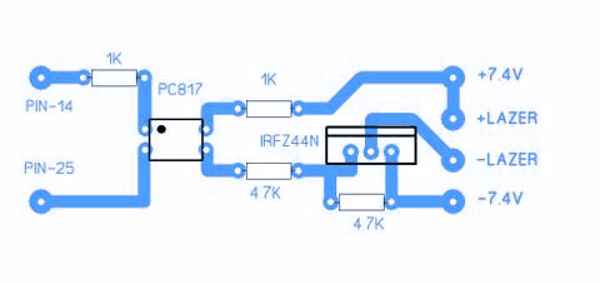

Как выглядит плата:

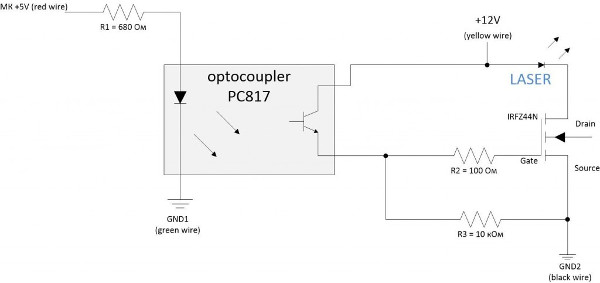

Схема:

Таким образом, данная плата подойдет для всех, кому необходимо подключить более мощный лазер к вашему станку (ЧПУ устройству).

Если у вас есть вопросы – обязательно спрашивайте, мы с радостью ответим!

Интересующийся

11 сентября 2017

12:15:13

В начале статьи идет речь о подключении к плате с выходом 12 Вольт, 1-2 Ампера. На схеме же стоит опторазвязка в виде PC817, максимальное напряжение которого 6 Вольт. Да и на схеме вход с платы +5 Вольт. Нестыковка, не находите?.. Ищу схему для выхода 12 Вольт.
