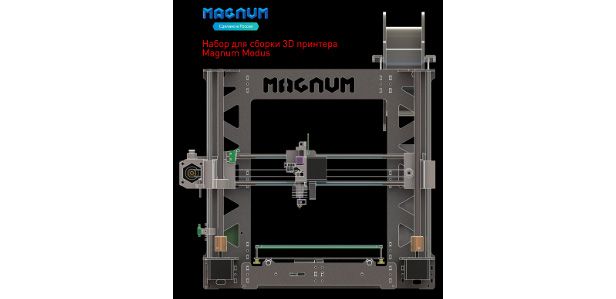

Комплект для сборки (DIY-кит) Magnum Modus готов к серийному производству

Некоторое время назад был анонсирован выпуск сборного комплекта для энтузиастов, построенного на базе конструкции Джозефа Прюши – Prusa i3. За прошедшее время было собрано и опробовано несколько модификаций. Вывод, к которому пришли в компании, - версия Prusa Steel наиболее подходит для массового выпуска и при этом обладает рядом преимуществ.

Итак, каков же он, DIY-кит Magnum Modus?

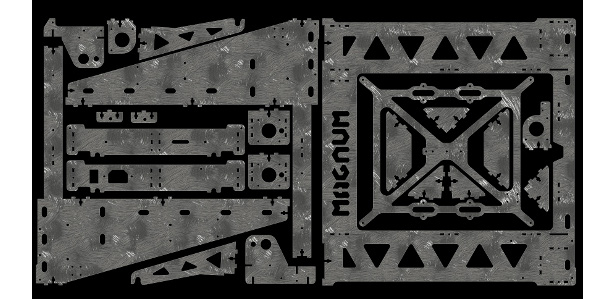

Стальная рама.Рама из стали толщиной 3мм с задними упорами и порошковой окраской, крепкая и мощная. Практически копия Prusa i3 Steel с небольшими доработками. Добавлены крепления материнской платы, прорези для разъема питания и выключателя и т.д. Исправлены ошибки и неточности.

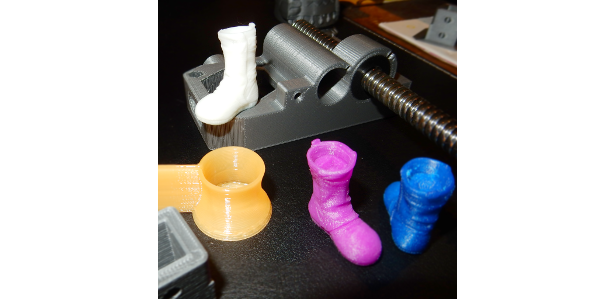

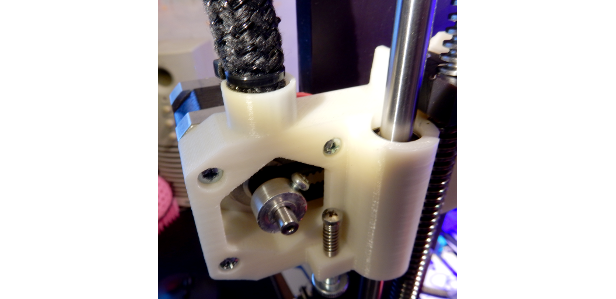

Трапецеидальный ходовой винт Z.По результатам тестирования было принято решение вместо метрических шпилек установить трапецеидальные ходовые винты и капролоновые гайки к ним. Это обеспечило качественную печать, что оказалось невозможно со шпильками.

Нагреваемый рабочий стол с рабочим полем 205 х 240 мм. Горячая или теплая поверхность рабочего стола позволяет печатать многими материалами, такими как ABS, HIPS, FLEX, Нейлон и т.д. Многие материалы, даже такие как PLA, намного проще в использовании на теплом столе.

Кроме того в комплекте идет

  • Цельнометаллический экструдер Magnum 310°C
  • LCD экран и энкодер для управления
  • Интегрированный блок питания 24 вольта 350 ватт
  • Открытое ПО, исходный код прошивки расположен в сети интернет

Технические характеристики комплекта для сборки 3D принтера Magnum Modus

Размеры (ШхГхВ):
Принтер без катушки: 440 x 350 x 440 мм
Принтер с катушкой пластика: 440 x 470 x 470 мм
Область печати: 205 x 240 x 200 мм

Разрешение печати:
Сопло диаметром 0.3мм
Очень высокое: слой 60 микрон
Высокое: слой 100 микрон
Среднее: слой 200 микрон
Низкое: слой 300 микрон

Скорость печати:
Рекомендуемая скорость: 30-60 мм/с
Максимальная скорость: 80-100 мм/с

Материал печати:
Пруток 1,75мм ABS, PLA, PVA, HIPS, FLEX, Нейлон-6 и другие
Максимальная температура экструдера 310°С
Подогреваемая стеклянная основа: 214 x 250 x 3 мм

Электроника:
Ардуино-совместимая плата (Open Source)
ЖК-экран с датчиком угла поворота (энкодер) с кнопкой для навигации
Терморезисторы на 100 кОм (экструдер, нагревательный стол)
Источник питания: 220В 350W

Механика:
Рама из хк стали с порошковым покрытием
Линейный шарикоподшипник LM8UU и LM8LUU для осей X, Y и Z
Трапецеидальный ходовой винт Z
Ремни с профилем GT2

Software:
Модифицированная прошивки Marlin, исходный код доступен
Рекомендуемая программная среда: Repetier Host, Cura Software, Slic3r, Kisslicer
Совместимость с операционными системами: Windows XP и более поздние версии, Mac OS X и более поздние версии и Linux

Безопасность:
Защитный элемент экструдера собственной конструкции
Программная защита от перегрева и повреждения нагревателей Предупреждающая подсветка сигнализирующая о высокой температуре

Соединение:
Устройство чтения карт SD
Порт Micro-USB
