10 зданий, напечатанных на 3D-принтере

Что нам стоит дом построить? Спокойно, рисовать больше не нужно — достаточно воспользоваться 3D-принтером. Не верите? А зря! Специально для наших читателей мы отобрали 10 завершенных строительных проектов, при реализации которых использовалась 3D-печать.

Строительная 3D-печать переживает подъем: проводятся смелые эксперименты, появляется все более прогрессивное мобильное и стационарное 3D-оборудование. Постепенно увеличивается спрос на строительный 3D-бетон — (с текущих 24,5 до 56,4 млн долларов к 2021 году по данным прогноза MarketsandMarkets). Отдельные города об амбициозном переходе объявляют к новым принципам застройки.

Одна из причин роста популярности строительной 3D-печати — экономия временных и финансовых затрат. Имея под рукой аппарат для 3D-печати, можно существенно сократить скорость возведения здания, расход строительного материала и затраты на логистику, а также обойтись без большого числа рабочих рук — достаточно иметь операторов, отвечающих за эксплуатацию 3D-принтера.

Вторая причина — широкие возможности для дизайнерских решений. Здания, возведенные с помощью 3D-принтера, нередко настолько отличаются от традиционных квадратных коробок, что впору задуматься — кто заставил человека из всего многообразия архитектурных решений выбрать именно царство четырех углов?

Рыцарский замок эпохи средневековья, офис будущего, дом в форме галактики и другие завершенные 3D-печатные здания — читайте и смотрите в нашем обзоре.

Офисное здание в Дубае

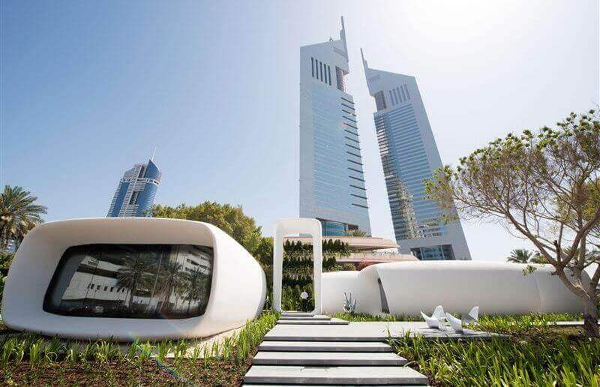

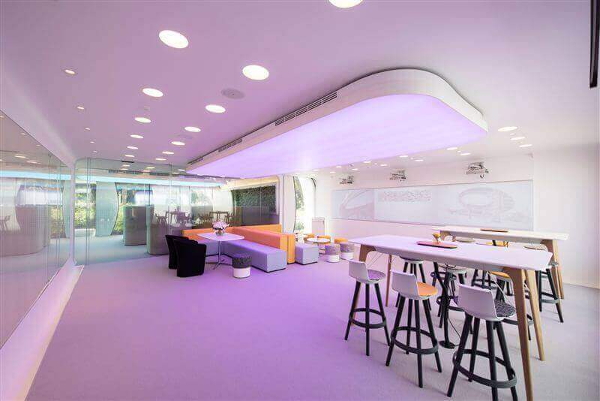

Пожалуй, самое известное строение, созданное с помощью 3D-печати, называется «Офис будущего» и располагается в Дубае. Оно было построено в 2016 году по специальной программе Правительства ОАЭ. По заявлениям руководства страны, это первое в мире здание, полностью созданное на 3D-принтере.

Процесс строительства офиса занял 17 дней и стоил $140 000. Части 3D-дома были напечатаны на заводах китайской компании WinSun и отправлены в Дубай, где произошла окончательная сборка. В офис провели все необходимые коммуникации, включая электроэнергию, водоснабжение и интернет.

По словам пресс-службы, сборкой и отделкой здания занимались 17 человек, включая электриков и других специалистов. Это позволило сократить расходы на оплату труда на 50%.

В настоящее время «Офис будущего» эксплуатируется фондом Future Foundation, но также используется для проведения выставок, мероприятий и конференций.

Проекты компании WinSun

В 2015 году в городе Сучжоу китайская компания WinSun презентовала сразу два здания, возведенных с помощью строительной 3D-печати. И пусть с классической отделкой они выглядят несколько традиционно, это не должно вводить в заблуждение: 3D-принтер работал практически непрерывно.

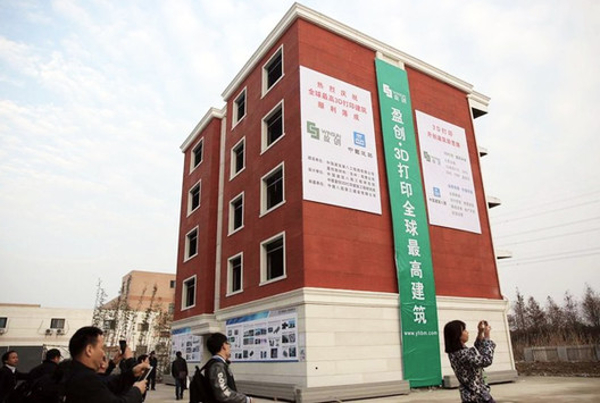

Первое здание — жилой шестиэтажный блок, по словам представителей компании, самый высокий 3D-печатный дом на 2015 год. WinSun потребовался один день, чтобы распечатать каждый уровень дома, а затем еще пять, чтобы поставить их друг на друга.

Разработчик использовал запатентованное сырье, состоящее из строительных отходов и отвердителя, чтобы построить стены. Материал обладает высоким качеством изоляции и прочности, что делает печатный дом устойчивым к землетрясениям. По данным WinSun, им удалось сократить 60% материальных затрат, 80% расходов на персонал и 70% времени по сравнению с традиционными методами строительства. Площадь многоквартирного дома – примерно 1100 квадратных метров.

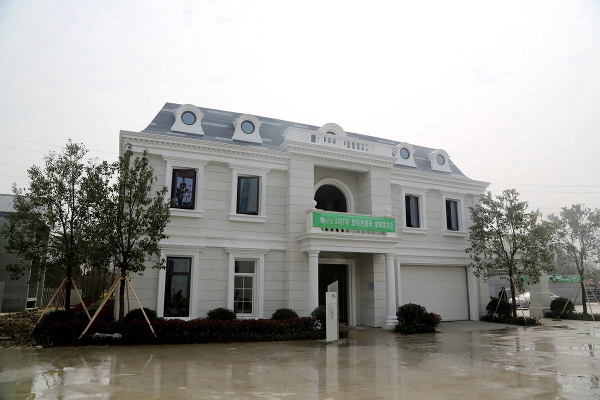

Второй объект — особняк, каркас и интерьер которого были распечатаны на 3D-принтере. Модули гостиной, спальни, кухни и туалета изготовили на заводе WinSun, доставили на место и собрали менее чем за три часа.

Китайская вилла

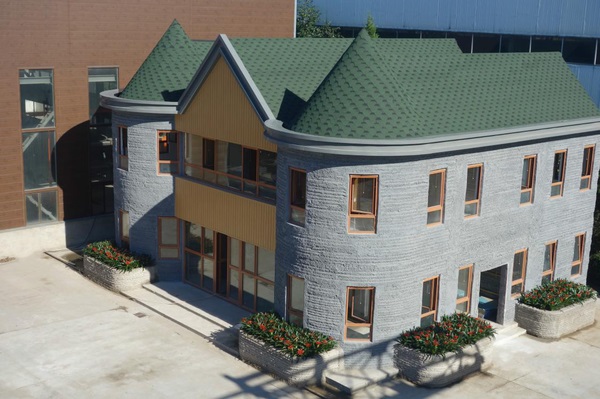

Проект от другой компании из Поднебесной, Tengda, выглядит более претенциозно. Неудивительно, ведь эта компания — прямой конкурент WinSun. В отличие от соперников, инженеры Tengda печатали здание на месте, а не на собственном производстве, и сделали из этого события настоящее шоу — 45 дней возведения виллы транслировались в прямом эфире!

При строительстве использовался традиционный железобетон без добавок. По словам авторов проекта, при реализации специально была выбрана доступная смесь, чтобы уменьшить стоимость расходного материала и затраты на его доставку.

На стены виллы толщиной 25 см ушло около 20 тонн бетона марки С30. Строители провели сейсмические испытания — их результаты поражают. 3D-печатное здание в состоянии выдержать землетрясение магнитудой до восьми баллов по шкале Рихтера.

Первый 3D-печатный дом в США

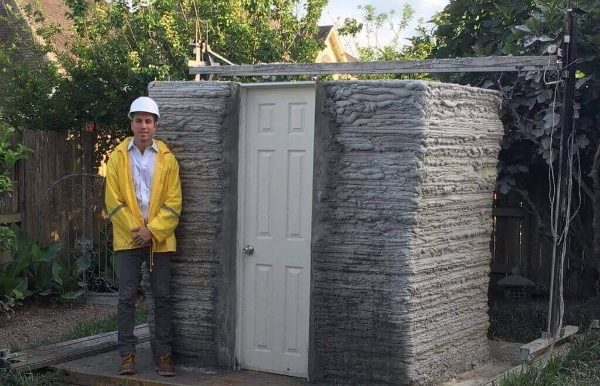

Американец Алекс Ле Ру заинтересовался строительной 3D-печатью еще в Бэйлорском университете. В научной лаборатории вуза он и разработал первый прототип принтера, который, впрочем, получился не слишком удачным и нуждался в доработке. Лишь через несколько месяцев студент смог начать испытания своего устройства на практике.

Проект Ле Ру совпал по времени с 3D-печатным домом Tengda, о котором мы говорили чуть выше, — инженер объявил о завершении строительства спустя несколько дней после презентации китайской виллы. Исходя из архитектурных и культурных традиций, восточное и западное 3D-печатные здания существенно отличаются друг от друга.

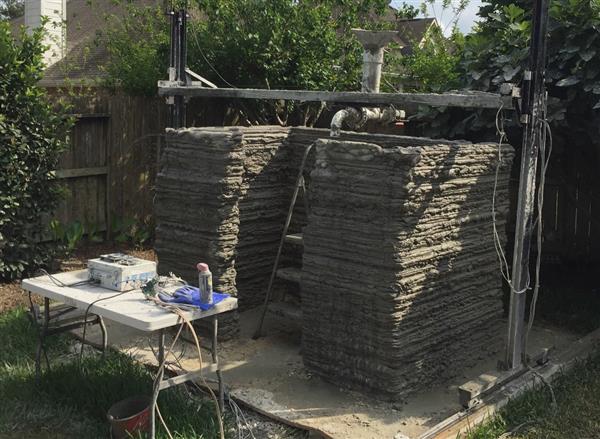

По утверждению Алекса, его дом является первым жилым 3D-строением в США. Принтер, с которым работал Ле Ру, называется Vesta V2, его рабочий охват составляет всего 2,4x2,4x2,4 метра. Несмотря на громкое название, размеры строения получились невелики - 2,4x1,5х2,1 м, внутренняя площадь — 2,6 квадратных метров. Для печати использовалась стандартная смесь на основе портландцемента.

Ле Ру утверждает, что крошечный дом полностью пригоден для жизни, но все же в будущем инженер планирует печатать жилье большей площади — для этого Алекс занимается доработкой собственного 3D-принтера.

Одноэтажный дом в Ступино

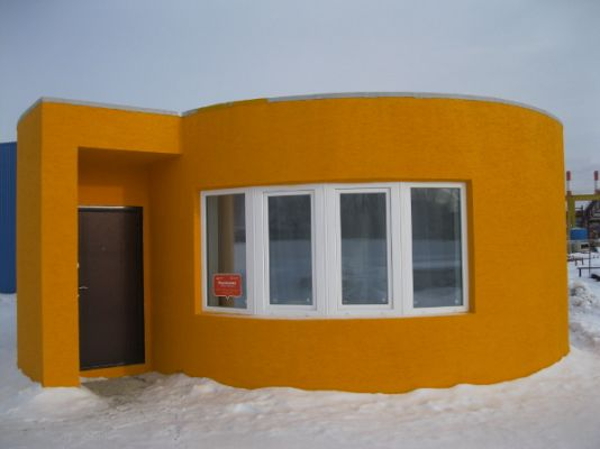

Мы подробно рассказывали об этом проекте. Молодая и амбициозная компания из России Apis Cor представила демонстрационное здание, напечатанное с помощью мобильного 3D-принтера их собственной разработки. Этот дом стал первым 3D-печатным жилым строением в нашей стране.

Форма дома, напоминающая галактику, должна символизировать инновации и достижение невозможного. Но помимо чисто эстетических причин есть и более практичная: нетипичная геометрическая фигура позволила подчеркнуть широкие возможности строительной 3D-печати.

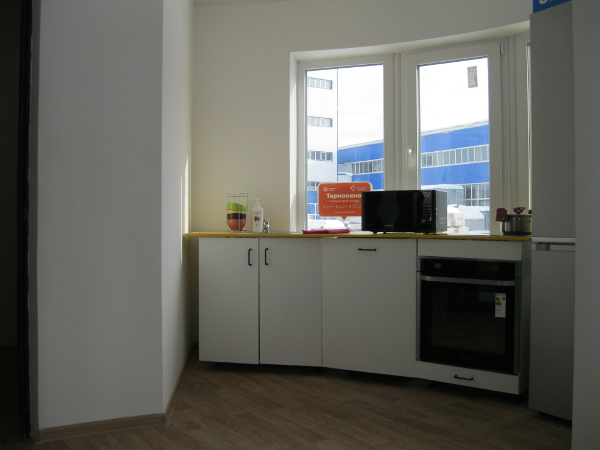

Работа над строением заняла два месяца, из них 3D-принтер эксплуатировался всего 20 часов, остальное время заняла внешняя и внутренняя отделка. Площадь дома — 36,8 квадратных метров, в нем есть две комнаты. В одной из них располагается гостиная с мебелью и огромный телевизор, в другой — небольшая, но уютная кухня. Также присутствует санузел.

Себестоимость проекта составила 590 тысяч рублей, включая бетонную смесь и отделку.

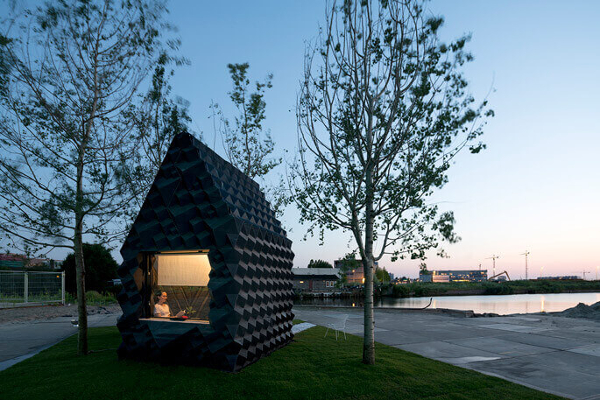

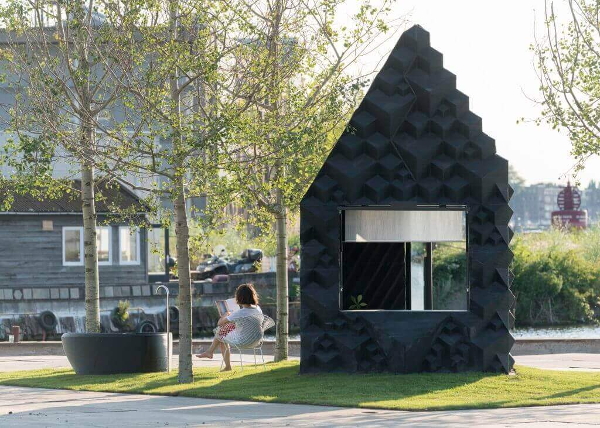

Городское жилище в Амстердаме

Небольшое здание Urban Cabin видом в столице Нидерландов стал экспериментом местной архитектурной студии DUS, которая искала способ построить небольшое жилье в городских условиях.

Альтернатива коммунальным квартирам по-амстердамски не очень отличается от них по размерам — на 25 кубометрах пространства вместились крыльцо и одна комната с креслом-трансформером, превращающимся в диван или две односпальных кровати. Дом имеет дверь и одно окно, а также «карманный парк» в виде газона перед входом, на котором располагается импровизированная ванна-фонтан.

«Городская кабина» изготовлена методом послойного наплавления нити (FDM) из прочного биопластика. По заверениям авторов проекта, его цель состоит в том, чтобы показать, как 3D-печать может предложить решения для временного жилья при ликвидации последствий стихийных бедствий.

3D-печатный замок

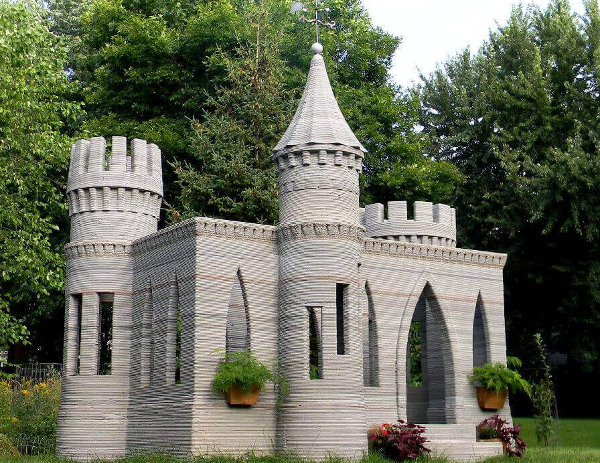

Элегантный замок из Миннесоты, появившийся в 2014 году, стал одним из символов строительной 3D-печати. Его создатель — американец российского прохождения Андрей Руденко — построил архитектурный шедевр на заднем дворе своего дома.

Первые эксперименты с 3D-печатью инженер начал с пластика, но затем решил переключиться на более фундаментальный материал. Работа над замком стала одновременно хорошей возможностью для тестирования строительного 3D-принтера собственной разработки. В процессе печати Андрей столкнулся со множеством проблем, таких как засорение экструдера, низкая скорость подачи материала и подбор оптимальной строительной смеси. В конце концов, инженер сумел подобрать настройки для идеального функционирования аппарата.

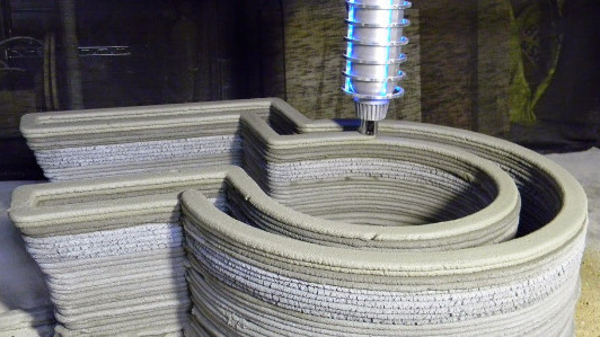

3D-принтер Руденко способен формировать слои бетона размером 10x30 миллиметров. Небольшие объемы смеси позволяют создавать сложные и извилистые по геометрии, но весьма гладкие (по сравнению с другими принтерами) конструкции. После завершения этого проекта разработчик объявил о начале строительства полноразмерного дома.

Сейсмостойкие строения

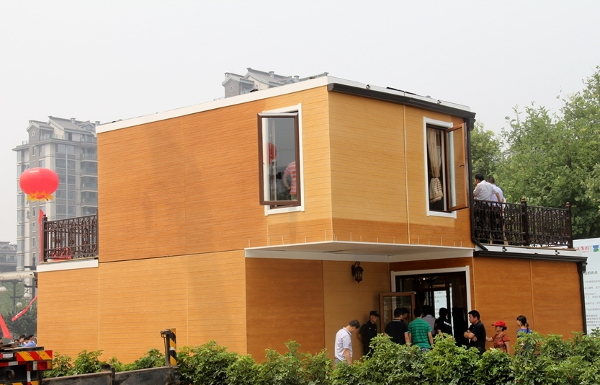

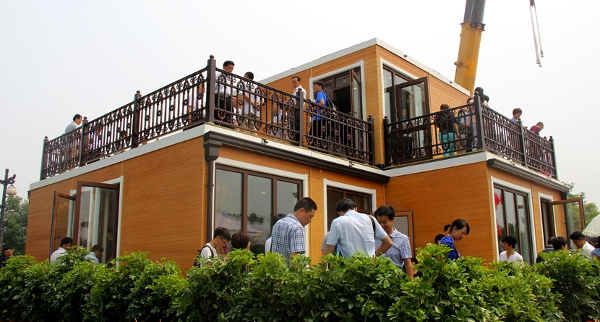

Вернемся в Китай. Местная компания ZhuoDa Group решила занять нишу на рынке сейсмостойких домов — как известно, некоторые районы Поднебесной подвержены этому катаклизму. Жилища ZhuoDa состоят из готовых модулей, которые изготавливаются с помощью 3D-принтеров на заводах компании, а после отправляются на место строительства. Сборка занимает три дня.

Как видно на фото, модули не являются полностью печатными. В отделке активно применяются другие материалы: дерево, мрамор и нефрит.

По данным компании, здание площадью 500 квадратных метров может быть полностью построено в течение 15 дней. Хотя китайские производители не раскрывают состав печатного бетона, вице-президент ZhuoDa Тан Байонг заявил, что строительная смесь производится из промышленных и сельскохозяйственных отходов, обладает огнеупорными и водонепроницаемыми свойствами.

Конструкция способна выдерживать землетрясения до 9 баллов по шкале Рихтера. Более того, представители ZhuoDa сделали смелое заявление, что их 3D-дома смогут простоять 150 лет в любых условиях на Земле. Компания уже подала 22 патента на свои разработки, в том числе на сверхсекретный строительный материал.

На фотографиях — 3D-печатные строения в городе Сиань.

Lewis Grand Hotel на Филиппинах

Однажды калифорнийский бизнесмен и инженер Льюис Якич решил расширить собственный отель, расположенный в городе Анхелес на Филиппинах. Обладая техническим складом ума и страстью к инновациям, он решил не обращаться к местным строителям, а заняться проектом самостоятельно. Для этого он пригласил на Филиппины уже упомянутого нами разработчика Андрея Руденко, который согласился напечатать апартаменты при отеле на 3D-принтере.

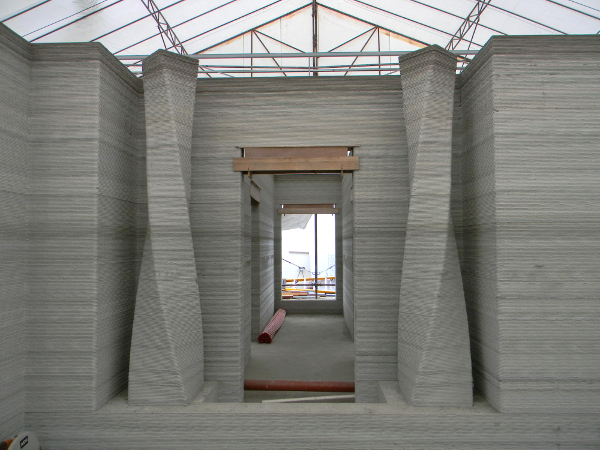

Как объяснил сам Руденко, площадь одноэтажного строения составила 130 квадратных метров, а высота потолка — 3 метра. Нетипичное здание задумывалось не как флигель или гостиничный номер, а как настоящий дом для вечеринок при отеле и включало в себя отпечатанные спальни, гостиную и зал с джакузи. Дизайн проекта был разработан лично Якичем и реализован с помощью 3D-оборудования Руденко. Время печати составило более 100 часов. Состав строительной смеси включал в себя песок и вулканический пепел, что помогло добиться хорошего сцепления между слоями.

Неизвестно, остался ли доволен проектом Якич или нет. Через несколько месяцев после завершения строительства экстравагантный бизнесмен таинственно исчез после деловой встречи и больше его никто не видел.

Китайские дворики

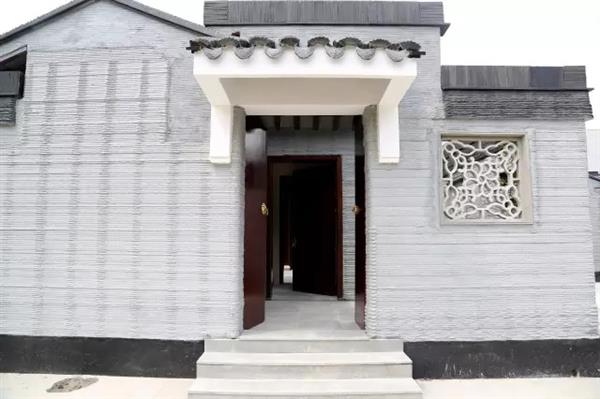

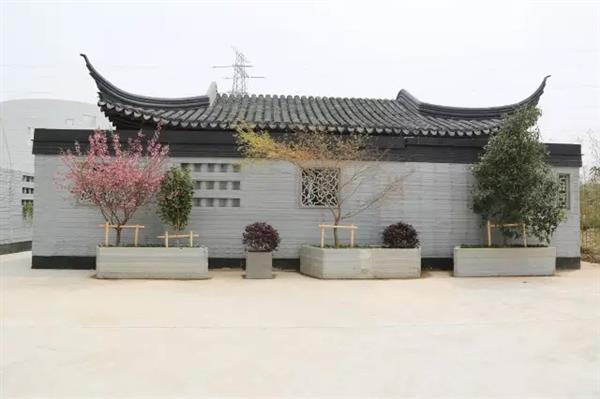

И в заключение очередной проект от WinSun. В 2016 году инженеры компании презентовали несколько великолепных китайских вилл-двориков, распечатанных на 3D-принтере. Дизайнеры этих строений вдохновлялись древними садами Сучжоу — одной из достопримечательностей Китая, внесенных в список наследия ЮНЕСКО.

Всего было напечатано два дома площадью 130 и 80 квадратных метров. Каждый дворик имеет галерею, сад, окна, кровать, стены, 3D-печатные стулья и плитку. Удивительный факт — печатные домики подверглись воздействию не только современных китайских технологий, но и традиционной философии этой страны. Размеры, форма и даже расположение каждой детали, будь то скамейка или стол, подобраны на основе глобальных расчетов, призванных обеспечить максимальный уровень комфорта и покоя.

Зеленые стены были специально разработаны, чтобы добавить красок в ландшафт двора, и имеют компактные ниши для выращивания овощей и фруктов. Во внутреннем дворе предусмотрены колодцы и аквариумы для рыб, встроенные в автоматическую систему полива растений.

По данным WinSun, создание великолепия заняло два месяца, а стоимость составила 5000 юаней за квадратный метр (около $750). При строительстве использовался стационарный 3D-принтер собственного производства компании.

В этом обзоре мы написали только об уже построенных зданиях. О других объявленных проектах в сфере строительной 3D-печати: бетонной мебели, пешеходных мостах или замке Дракулы, Вы можете почитать в специальном разделе нашего портала.
